Geberit Mapress із міді Міцна класика без паяння
Класика

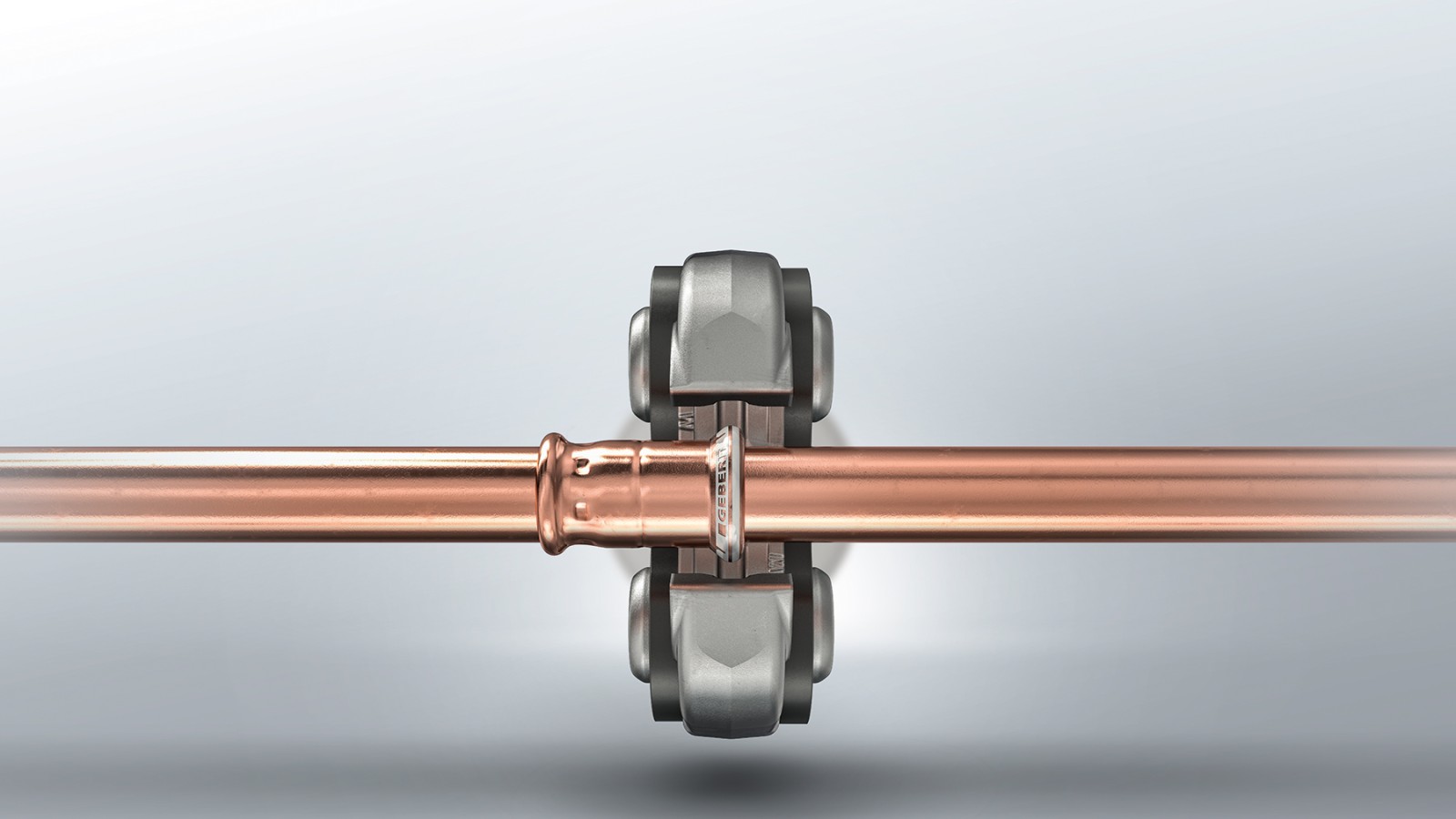

Безпечна обробка без відкритого полум’я
Як і раніше, багато слюсарів-сантехніків покладаються саме на мідь. Обтискання Geberit Mapress із міді здійснити надзвичайно просто. Для швидкої й безпечної обробки системи забезпечення паяння не потрібне.
Застосування Geberit Mapress із міді
- Питна вода
- Опалення
- Промисловість
Вагомі причини вибрати Geberit Mapress із міді
Асортимент
Розміри
Серед мідних виробів компанія Geberit пропонує виключно фітинги. Вони сумісні з доступними в продажу мідними трубами, наведеними нижче. Geberit рекомендує використовувати мідні труби згідно з DIN EN 1057.
| Номінальний діаметр (DN) | Розмір d x s (мм) | Допустима міцність труб згідно з EN 1173 | ||
|---|---|---|---|---|
| R220 (м’яка) | R250 (напівтверда) | R290 (тверда) | ||
10 | 12,0 x 0,8* | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0* | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2* | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2* | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5* | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Приймальні випробування ще виконуються
Компанія Geberit не постачає мідні труби. На ринку доступні наведені нижче форми постачання.
- R220: рулони
- R250: штанги
- R290: штанги
Фітинги

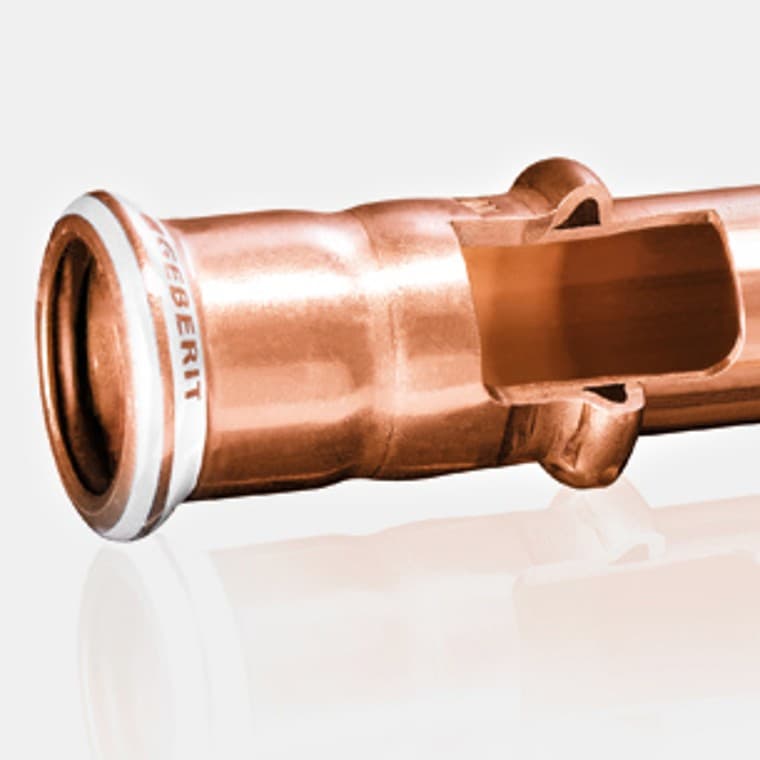

Мідні фітинги Geberit
- Сплав Cu-DHP

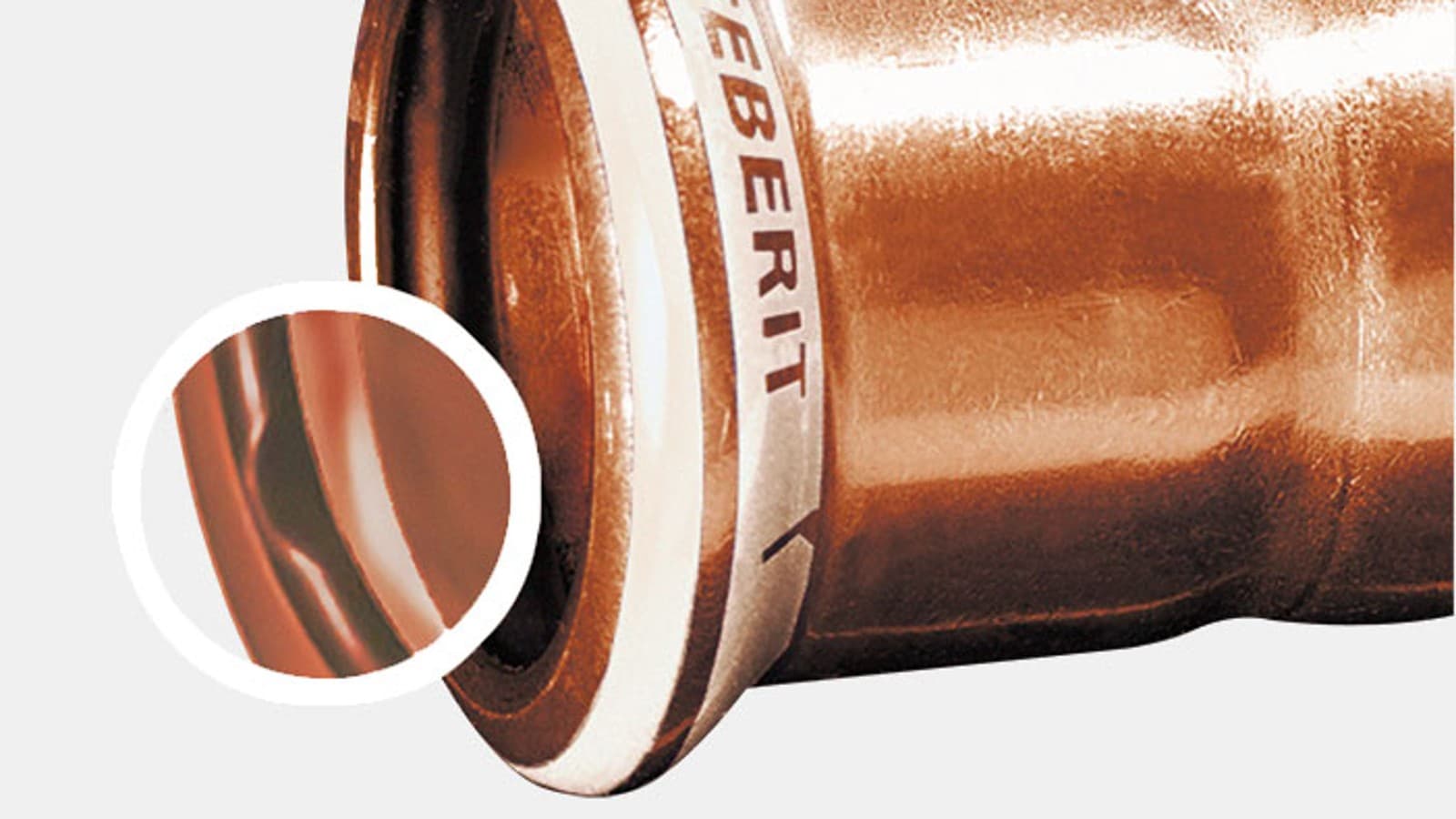

- Білий індикатор обтискання для перевірки правильності обтискання фітинга
- Білий індикатор обтискання позначає мідь
- Розміри нанесені на індикатор обтискання
- Захисні заглушки перешкоджають забрудненню фітингів
- Поєднується з іншими системами забезпечення Geberit
Ущільнення
Чорне ущільнювальне кільце, CIIR
- Холодна й тепла питна вода
- Вода системи опалення
- Вода системи охолодження без засобу захисту від замерзання
- Вода системи охолодження із засобом захисту від замерзання
- Вода системи центрального опалення з температурою ≤ 120 °C
- Технічна вода
- Стиснуте повітря (олива з класом чистоти 0–3)
- Знижений тиск
- Інертні гази
У стандартній комплектації фітинги Geberit Mapress із міді постачаються з ущільнювальними кільцями Geberit Mapress із CIIR чорного кольору.
Чорне ущільнювальне кільце, EPDM
- Холодна й тепла питна вода
- Вода системи опалення
- Вода системи охолодження без засобу захисту від замерзання
- Вода системи центрального опалення з температурою ≤ 120 °C
- Технічна вода
- Стиснуте повітря (олива з класом чистоти 0–3)
- Знижений тиск
- Інертні гази
Ущільнювальне кільце Geberit Mapress, FKM, синє
- Теплоносій (сонячної енергії)
- Мінеральні оливи
- Паливо
- Стиснуте повітря (олива з класом чистоти 0–X)
Знижений тиск
Температури експлуатації:
від –30 °C до 120 °C
від –25 °C до 220 °C (короткочасно)

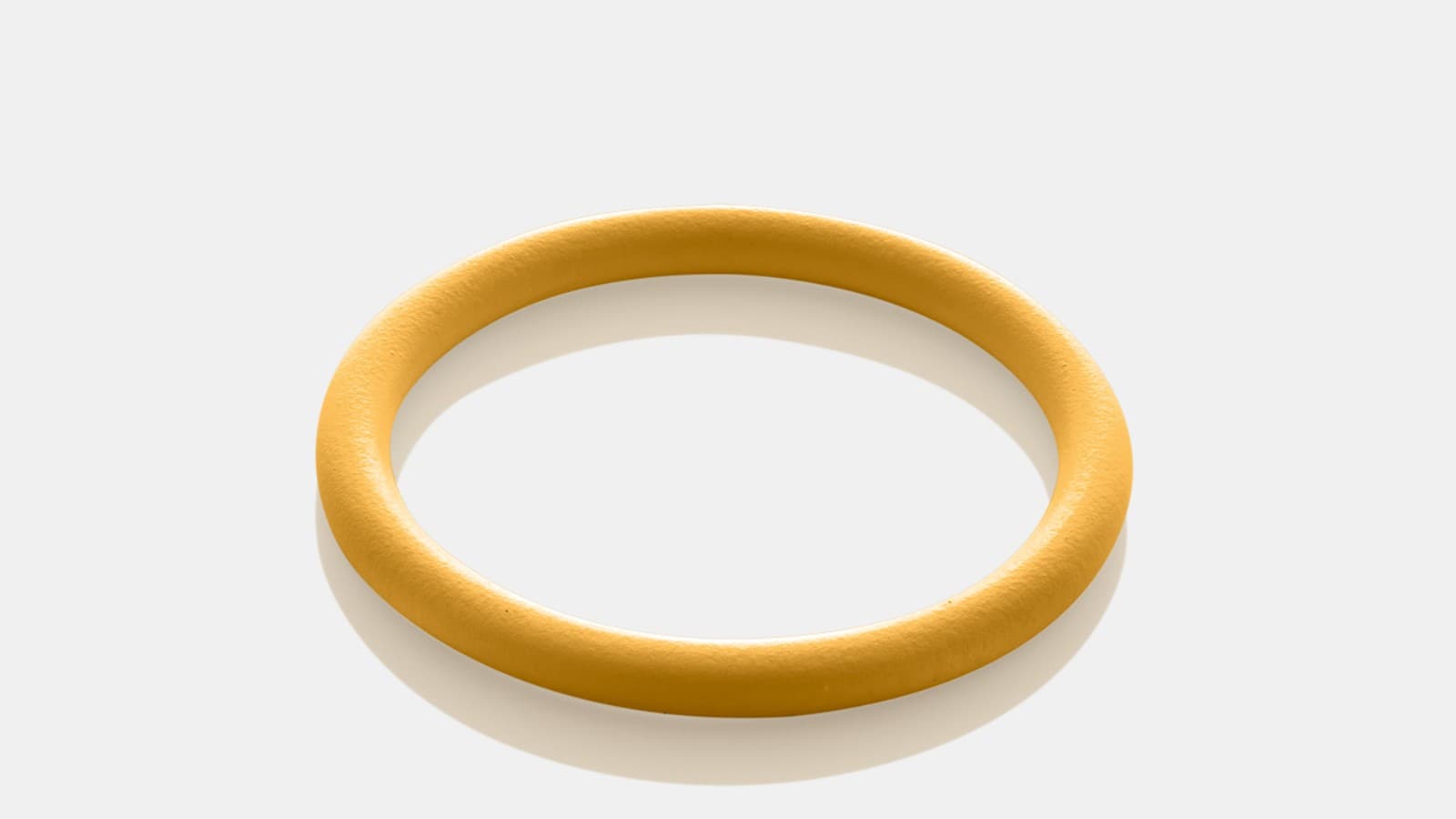

Ущільнювальне кільце Geberit Mapress, HNBR, жовте
- Природний газ
- Зріджений природний газ
Умова:
використання якісних мідних труб згідно з DIN EN 1057.

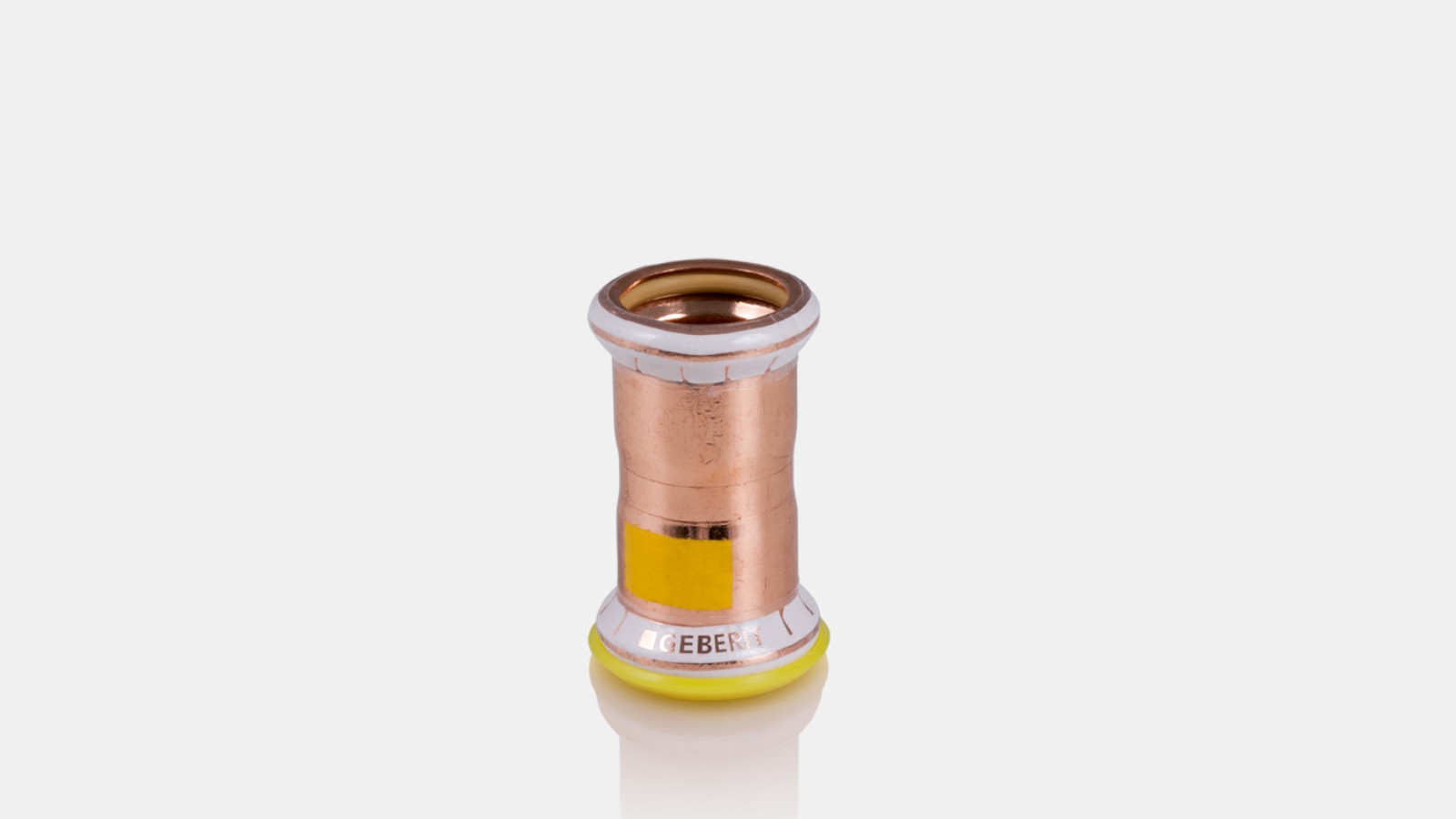

Мідний фітинг Geberit Mapress із жовтим ущільнювальним кільцем із HNBR, розроблений спеціально для застосування з газом. Він позначений жовтим маркуванням і має жовті захисні заглушки.
